在CAD打印時怎樣進行打印樣式的選擇設置?怎么設置打印輸出的顏色?設置打印樣式表時應注意哪些問題?

打印樣式選擇設置

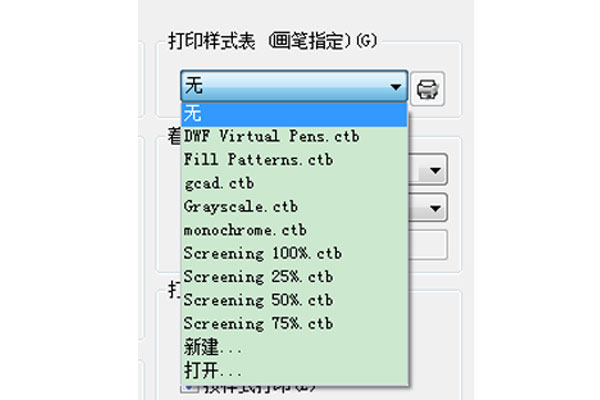

打印樣式表分為兩種：顏色相關的打印樣式表(CTB)和命名打印樣式表，大家通常使用的是CTB文件。

浩辰CAD支持pcp文件、stb和ctb文件，這里不僅能選擇已經設置好的打印樣式文件，也可以由用戶自定義進行相關設置。

選擇一個stb或ctb打印樣式，如果有其它的ctb/stb打印樣式需要使用，只需把該ctb/stb文件拷貝到C:\Program Files\浩辰CAD2017 XX版\PrintStyles路徑下即可。選擇新建可以新建一個pcp或者ctb打印樣式。也可以自行設置打印樣式或調整打印樣式表參數。在打印樣式對話框中可設置相關參數，如顏色、線寬等。

CTB是通過CAD提供的256種索引色來控制打印輸出效果的一個樣式表，每種顏色可以分別設置輸出的效果。

如果選用了一個CTB文件，打印時將根據CTB文件定義的圖形顏色和輸出效果之前的對應關系來輸出圖形。

例如在CTB文件中紅色設置的輸出顏色為黑色，線寬為0.3，那么圖型中所有紅色的線條就將按照黑色輸出，打印的線寬為0.3mm(有寬度的多段線和操作系統的TTF文字等特殊圖形除外)。

設置時的注意事項

1、浩辰CAD提供了一些設置好的打印樣式表，都是英文名稱，需要了解這些英文的大致意思，例如monochrome.ctb是單色輸出，輸出顏色都是黑色，需要打印黑白圖紙的時候可以選這個打印樣式表文件;grayscale.ctb是灰度輸出，各種顏色都會映射成灰度進行輸出，gcad.ctb是基本樣式表，圖形顏色和輸出顏色相同。其他CAD如果采用CTB的話，這個文件名字會有所不同，至于其他的文件很少用到，自己編輯一下，看看參數就知道設置的規律了。

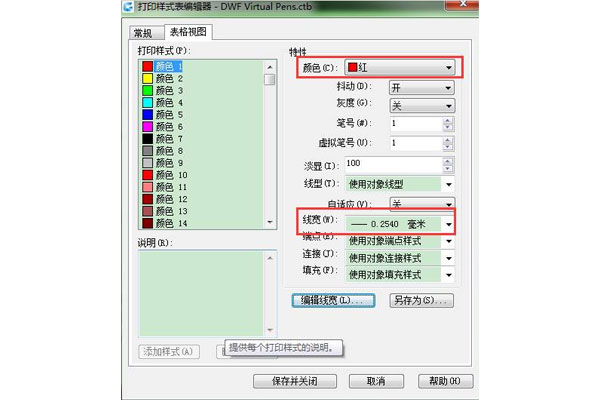

2、雖然浩辰CAD提供了一些設置好的打印樣式表，但不是選用這些文件就可以了，我們經常需要根據自己的需要對設置進行修改。CAD提供的打印樣式表主要對輸出顏色進行預設，線寬都是采用的默認值：使用對象線寬。如果你在圖中針對所有圖形都設置了線寬(可以通過圖層設置，也可以每個圖形單獨設置)，在打印時只需考慮輸出顏色的話，可以直接選用CAD自帶的某個CTB文件。如果你需要通過顏色控制打印線寬，在選用某個CTB文件后，需要點編輯按鈕，根據自己的需要去設置線寬，調整好后可以另存一個CTB文件供今后使用，不用重復進行相同的設置。

3、如果單位對打印輸出有統一要求，并有規定使用的CTB文件，只需要將CTB文件保存到浩辰CAD的相應目錄下就可以了，不同版本保存的目錄不同，你在"選項"對話框中可以看到這個路徑位置。輸入OP命令，在"選項"對話框中點"文件"，在列表中可以找到打印樣式表搜索路徑。打印樣式表拷進去后，如果在打印對話框中找不到新拷進去的CTB，重新啟動CAD軟件應該就可以看到了。

4、打印樣式表中有很多參數，除了顏色和線寬外，其他參數我也沒有試過，也不太清楚什么意思。一般情況下可以不用管，如果想用的話，不妨看看幫助文件吧。

5、當編輯CTB文件時，可以一次選中多個顏色或所有顏色進行設置，選擇顏色時同樣可以使用SHIFT和CTRL鍵。
