浩辰cad暖通智能水路設計中提供了強大的干管布置功能。布置界面的設置功能使得點選參數即可畫出符合設計人員要求的圖紙。布置方式有任意布置、管道端點引出、管道上點引出、立管引出等。干管布置時候還可以設置好等標高管線連接處理。本文介紹業精于勤，浩辰暖通智能水路如何布置干管

干管。cad圖庫大全下載，及cad教程下載。歡迎下載使用！

菜單：[智能水路]→[干管]

功能：布置干管

命令行提示：選擇起始點或[管端引出(X)/管上引出(Z)/立管引出(Q)]:

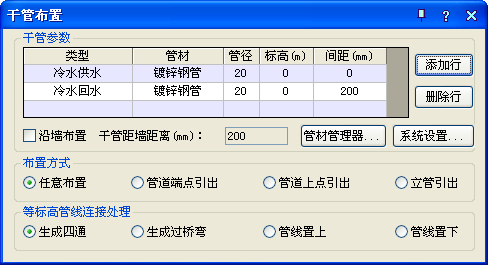

執行該命令后，彈出對話框，如圖示：

可一次布置多種類型的干管；

設置或增加管道類型，及對應管材、管徑、標高、多管之間的間距，繪制過程中修改標高軟件自動生成合適的扣彎進行連接，間距指得是距離基準線的距離，基準線間距為0；

增加繪制管線：可以通過點擊按鈕添加行增加繪制的管線，也可以通過點擊參數表中空白行的類型單元格，在彈出列表中選擇需要添加的新管線類型進行添加；

刪除繪制管線：可以通過點擊按鈕刪除行刪除當前選中的繪制管線，也可以通過店家參數表中需要刪除的管線行的類型單元格，在彈出列表中選擇最后一行空白進行刪除；

沿墻布置：允許用戶設置管線繪制時，總體相對輔助線偏移指定距離布置；

任意布置：可以選擇圖紙上任意一點作為起始點進行繪制；

管道端點引出：依次選擇需要布置的管線對應的相同類型管線端口，進行引出繪制；

管道上點引出：依次選擇需要布置的管線對應的相同類型管線上一點，進行引出繪制；

立管引出：選擇需要布置的管線對應的立管，系統會自動嘗試匹配正確的間距，進行引出繪制；

等標高管線連接處理：對繪制過程中與其他等標高管線相交的情況，提供四種處理方式：生成四通、生成過橋彎、管線置上和管線置下；
